一、项目概况
古井贡酒热电站位于安徽省亳州市谯城区三曹大道，现热电站内部噪声值较高，影响到热电站东侧及北侧居民，现需对热电站进行降噪方案设计。
二、降噪目标
根据现场勘测情况，热电站厂界噪声约为70dB(A)，夜间仅存在锅炉房西侧及北侧排气噪声。经过降噪治理后，热电站东侧围墙外昼间(5:00-22:00)噪声值≤60dB(A)，夜间(22:00-5:00)噪声值≤50dB(A)。如受背景噪声(如马路交通噪声、社会生活环境噪声)影响，按国家标准进行修正
三、本项目降噪设计思路
根据现场噪声源值的大小、频谱、噪声源位置关系、降噪目标及设备工艺要求等因素，结合公司以往同类型工程噪声控制经验，为满足《社会生活环境噪声排放标准》GB22337-2008中1类标准昼间及夜间噪声值，制定了采用隔声、吸声的综合噪声控制方案。我们汉克斯隔音设计以下步骤实施措施：
(1)针对除尘设备噪声问题，对除尘设备安装吸隔声罩。
(2)针对汽轮机房北侧蒸汽管道噪声，设计安装一道L型屏障及排气口消声器。
(3)针对锅炉房内部噪声，针对东面设计整体降噪措施。
(4)针对汽轮机房内部噪声，针对其东面设计整体降噪措施。
(5)针对锅炉房西侧排气口噪声，设计安装管道消声器。
(6)针对锅炉房北侧排气噪声，设计相应降噪措施。
(7)针对锅炉房前输送带噪声，设计相应降噪措施。
(8)针对热电站厂区整体噪声，设计屏障措施。
四、本项目降噪方案的具体措施

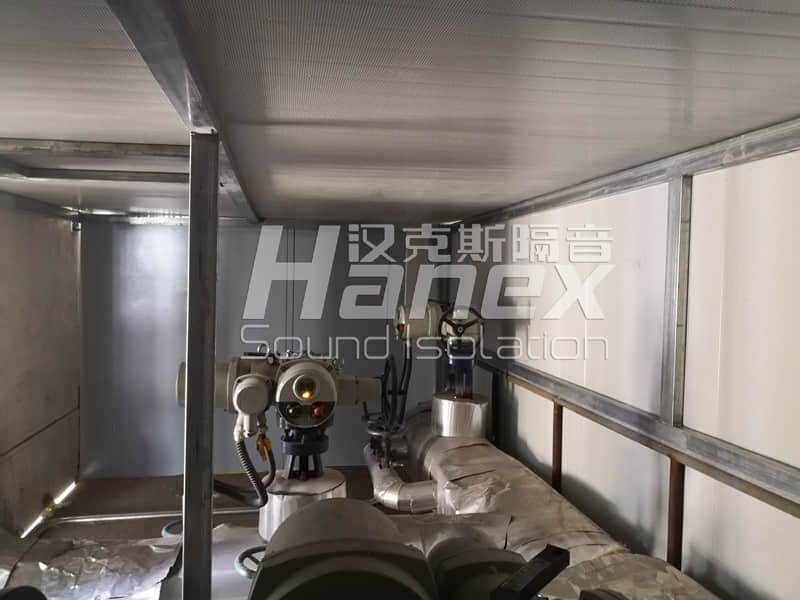

4.1 除尘设备降噪措施
除尘设备降噪措施采用吸隔声罩控制噪声，隔声罩设计尺寸为3200mm*2000mm*5200mm，侧面设置检修门，尺寸为600mm*1000mm。隔声罩板块采用模块式吸隔声板，其结构为1.2mm冷轧镀锌钢板+阻尼+容重48kg/m³多纤维玻璃棉+玻璃丝布包裹+ 0.8mm冷轧镀锌穿孔板，模块板厚度100mm。检修门门缝及板块间缝隙采用密封条、玻璃胶密封，避免隔声罩上存在缝隙漏声。

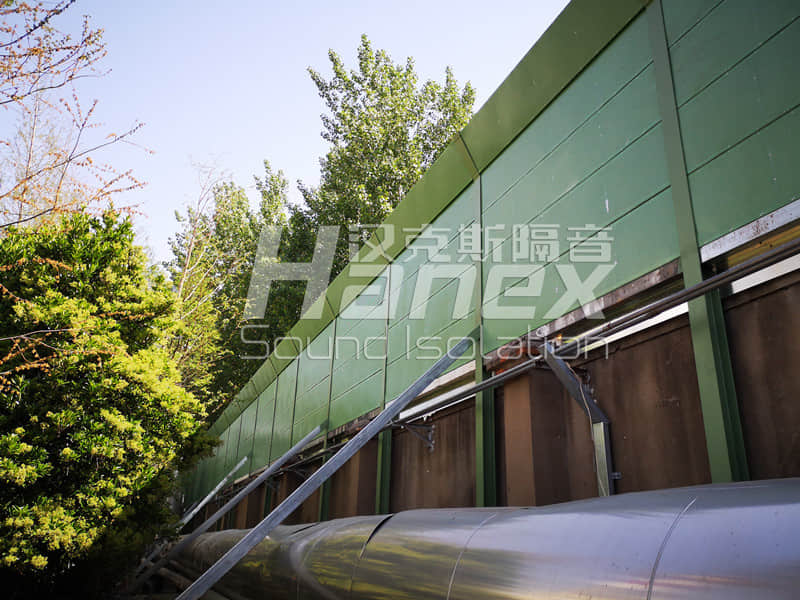

4.2 汽轮机房北侧蒸汽管道降噪措施
针对汽轮机房北侧蒸汽管道噪声，设计L型吸隔声屏障控制噪声。屏体设计高度为4m，总长度9.6m。
吸隔声屏障屏体采用复合吸隔音板块，屏体厚度为100mm，固定高度为500mm，长度为3000mm。吸隔音板块背面板采用1.5mm镀锌钢板，内层采用3mm阻尼隔音毡，中间填充厚度100mm的48kg/m³超细纤维玻璃棉，超细玻璃棉用高密度吸音玻璃丝布包裹，正面采用1.2 mm厚度的镀锌穿孔板，内龙骨采用1.5mm镀锌钢板折成。
吸隔声屏障主体采用HW125×125×5.4×9mm的H型钢，H型钢底部与型钢基础焊接，立柱间距3米。
4.3 锅炉房整体降噪措施
由于锅炉房东侧开口较多，需对该区域进行降噪处理。一楼东侧开口处及二楼除尘设备平台开口处均安装吸隔声墙体，同时安装双开隔声门。锅炉房东侧窗口处均安装隔声窗。
一楼洞口尺寸为4200mm*6000mm，二楼平台开口尺寸为5000mm*3000mm，使用吸隔声模块板密封，同时安装3000mm*2500mm双开隔声门。锅炉东侧有1处2850mm*1500mm以及6处2850mm*2000mm窗口，需安装隔声窗。

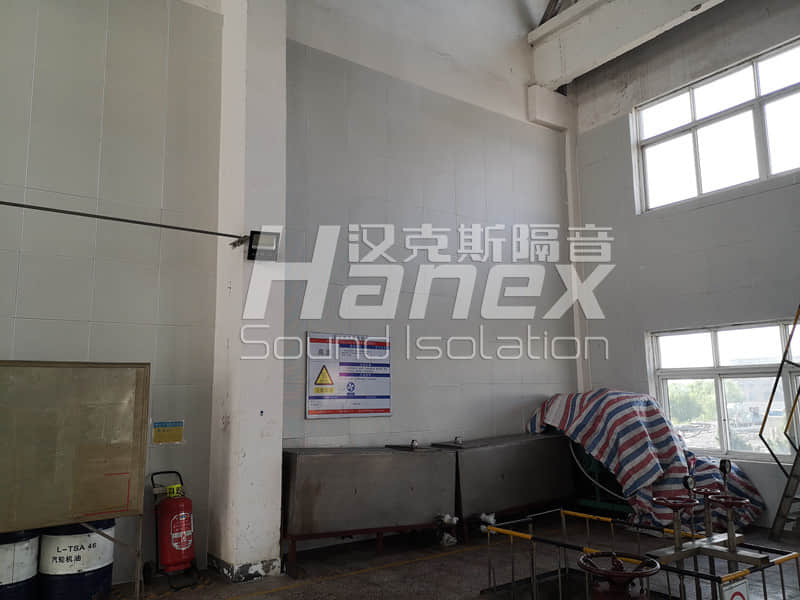

4.4 汽轮机房整体降噪措施
根据甲方需求，汽轮机夜间停止工作，因此针对汽轮机房设置吸声墙面及隔声门。
汽轮机房一层及二层东侧墙面以及南、北侧设置吸声墙面，东侧吸音墙尺寸均为11500mm*6000mm，南、北侧吸音墙尺寸为5000mm*6000mm，吸音墙面厚80mm，由U型龙骨、厚玻璃棉板、支撑龙骨组成。结构图如下：
由于汽轮机房二层存在一处铁门，因此需将其更换为吸隔声单开门，单开隔声门尺寸为800mm*2000mm。
4.5 锅炉房西侧排气口降噪措施
锅炉房西侧排气口原有消声器老化，降噪效果不理想，因此需更换相应消声器。
消声器总尺寸为φ750mm*1500mm，通过变径法兰与排气口连接，顶部安装雨帽。消声器板块厚度为80mm，内部设置十字插片。插片结构为0.8mm冷轧镀锌穿孔板+阻尼+容重48kg/m³多纤维玻璃棉+玻璃丝布包裹+ 0.8mm冷轧镀锌穿孔板。
4.6 锅炉房北侧排气噪声降噪措施
由于锅炉房北侧设备存在间断排气噪声，该噪声会对居民生活产生影响，因此需对其进行处理。
在设备东、南2侧面上搭建框架，安装吸声板块，削弱间断排气噪声噪声值。
4.7 输送带降噪措施
锅炉房前输送带存在一定噪声值，需对其进行降噪处理。
为控制输送带噪声，对其进行管道包扎，输送带3段长度分别为17.2m、7.9m、9m。

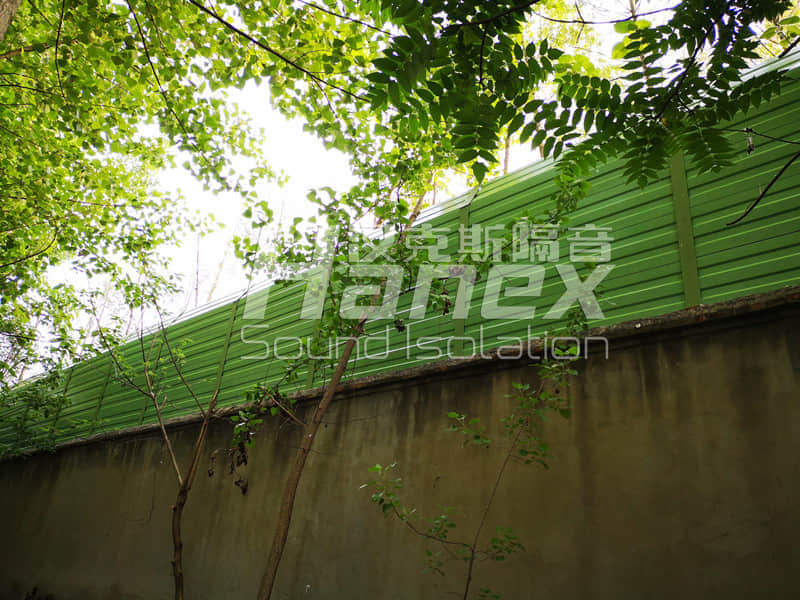

4.8 热电站厂界降噪措施
为保证厂界噪声值达标，在厂界围墙处设置吸隔声屏障，屏障长度为80m。
自地面起2m处开始设置屏障板，屏障整体高度为4.5m。吸隔声屏障主体采用HW125×125×5.4×9mm的H型钢，H型钢底部与型钢基础焊接，立柱间距3米，屏体与通过钢构与围墙相连。
吸隔声屏障屏体采用复合吸隔音板块，屏体厚度为100mm，固定高度为500mm，长度为3000mm。吸隔音板块背面板采用1.5mm镀锌钢板，内层采用3mm阻尼隔音毡，中间填充厚度100mm的48kg/m³超细纤维玻璃棉，超细玻璃棉用高密度吸音玻璃丝布包裹，正面采用1.2 mm厚度的镀锌穿孔板，内龙骨采用1.5mm镀锌钢板折成。
