杭州博世电动工具冲压车间有1台400吨冲床，冲床运行时噪声值预计98.7dB(A)左右，模具更换采用叉车方式更换。现针对该台400T冲床做隔音降噪方案，其车间噪声已超出《工业企业设计卫生标准》GBZ1-2013规定的85dB(A)以下。

　　治理目标

　　经过我们多年的冲床降噪实施经验和众多案例判断，冲床噪声治理的主要难点在进出料口处，其必须开口且无法密封。若采用过长的消声通道辅助，会影响日常进料时的调整操作与人员其他操作。故该处是噪声治理的薄弱点，存在噪声泄露的主要点。密闭性的隔音罩隔声量达到35dB(A)以上是可以做到的，但关键点在进料口存在漏声，且对其他区域声环境有贡献。

　　同时，根据《工业企业噪声控制设计规范》(GB/T50087-2013)的要求，一般工业车间声环境噪声值只要达到≤85dB(A);

　　冲床噪声的分析

　　对冲床而言，其冲压噪声声压级一般在90～110dB之间。

　　冲床噪声可分为运转噪声和工作噪声。运转噪声是冲床空载运转噪声，它包括电机、皮带、齿轮、曲柄连杆滑块及轴承间隙、离合器等形成的噪声。工作噪声是冲床冲压时产生的噪声，在相同的冲床上采用不同的冲压工艺(如冲裁，拉深，弯曲)加工同样材料所产生的噪声不一致。

　　冲床一个工作循环过程中，随着时间的不同，各个频带的声能分布情况。图中的多面体表示该声源的等效声能的大小。从图中也可看出冲裁噪声和离合器噪声多面体体积大，其峰值高。可见冲裁噪声和离合器噪声是冲床噪声的两个主要噪声源。

　　降噪措施方案

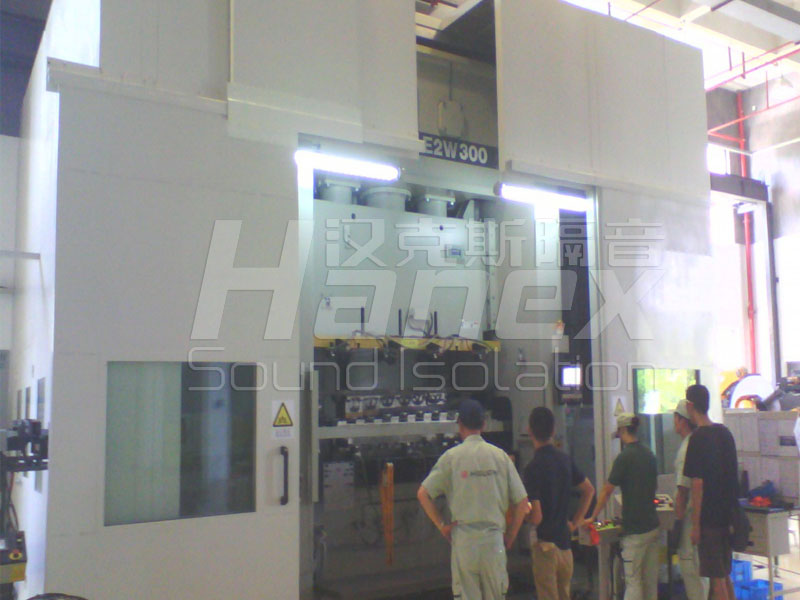

　　对400t冲床加装汉克斯隔音罩(见效果图)方案进行降噪。隔音罩的吸隔声板采用100mm厚的复合钢板，复合结构由加强筋、隔声层、阻尼层、吸声层组成。隔声罩设计隔声量≥30dB(A)，因进、出料口开口，实际隔声量≥25 dB(A)。

　　隔音罩技术说明

　　1)、冲床隔音罩尺寸为：

　　STS-400-110规格：L4400mm * W3950mm * H5800mm*100mm;

　　2)、吸隔声板采用复合钢板结构，2.0mm钢板+4mm阻尼+96mm龙骨+80kg/m³玻璃纤维棉(纤维布包裹)+1mm镀锌孔板，表面板喷塑处理，颜色甲方自定

　　2.结构效果：

　　2.1、组合式设计、可移动、安装拆卸快捷方便。

　　2.2、防火、耐温、防潮、防油，坚固耐用、适用于室内外使用。

　　2.3、隔音房总体采用折压钢板夹100mm厚吸隔音墙体组合式结构。

　　2.4、整个隔音房应免费保修1年(人为损害除外)，终身成本维护。
