项目名称：上海世茂滨江花园水泵噪声治理
项目地址：上海
项目类型：水泵噪声治理
工程工期：7天

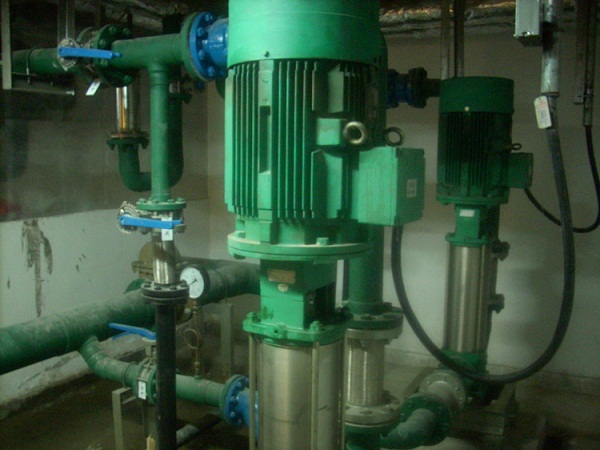

案例简介：滨江花园地下室2层安装有4台大功率高压水泵，水泵满负荷运行传至楼上业主房内噪声值达43.1分贝。
汉克斯隔音设计
1.水泵复合式减振台

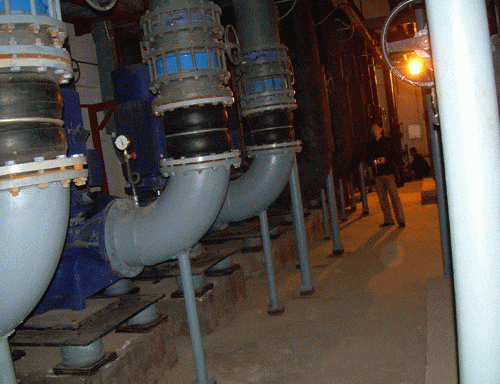

2.水泵管道减振装置
施工结束后楼上业主家中卧室夜间噪声测量值降至28.5分贝。
设计依据
1.业主方提供的建筑安装设计文件和设计图纸;
2. 现场勘察的情况和取得的数据;
3.《民用建筑隔声设计规范》(GBJ118-1988);
4.《城市区域环境振动标准》(GB10070-1988)
5.《钢结构设计规范》(GBJ17-88)，中华人民共和国国家标准1988年;
6. 我公司对同类噪声治理的经验。
噪声来源：
水泵噪声机理主要是：
①在泵吸水时发生汽蚀及气体分离，随着空泡崩溃，而发生“噼啪”的汽蚀噪声;
②当泵的叶片经过涡壳的舌部或导向器边缘时，因压力变动而辐射出空气噪声;
③叶轮入口处的流速在圆周方向分布不均匀，因压力变化而产生噪声;
④涡流引起的噪声;
⑤水泵壳体受激振动辐射噪声和机座因振动激励产生的噪声;
⑥由定子与转子之间交变电磁引力、磁滞伸缩引起的电磁噪声。水泵噪声向外传递的主要途径是空气传递和固体传递。
水泵噪声传递途径分析：水泵的噪音主要表现为低中频振动，水泵设备振动一般通过三个传输途径进行传播:
①机器设备产生的振动通过弹性支承传递到基础、楼板、墙壁或相邻的结构,引起它们的振动,并以弹性波的形式沿着建筑结构传递到其他房间,使相邻的空气发生振动而辐射声波。
②水泵的振动传递到管道上,管道又通过与之相连接的吊架、托架和墙面而传递到平顶、地面和墙面,引起它们振动而辐射声波。
③有一部分振动能量由机械设备直接向周围空气辐射噪声。
