空调外机机组隔音降噪处理-杭州府尚别墅44幢

　　一、概述

　　府尚别墅44幢安装有一组空调室外机组，目前该设备对附近居民噪声影响较大。现场实测噪声值为设备75分贝，围墙处70分贝，且有低频穿透声。

　　我杭州汉克斯隔音技术工程有限公司技术人员在现场调查的基础上，提出以下噪声治理方案，以解决目前存在的噪声污染问题。

　　二、保护对象

　　本次治理项目的保护对象为：对面居民楼，在东面围墙处噪声排放值达到50分贝。

　　三、设计依据

　　1.业主方提供的有关设备参数和文件;

　　2.《社会生活环境噪声排放标准》(GB22337-2008);

　　3.我汉克斯公司对同类噪声治理的经验。

　　四、空调噪音关键点分析

　　1、一般情况下空调室外机机组在初安装时没有考虑减震阻尼处理，当机组设备作业时在产生空气传声的同时，也会通过与之相连的所有钢性构件形成结构传声，此时各个硬性构件成为结构传声的固体声桥，但本项目中该部分噪声为次要噪声，不需要做针对性治理措施;

　　2、各管道及配件与设备主体结构框架均为硬性连接无减震阻尼处理会与之产生结构共振(次要噪声);

　　3、如果存在并列安装情况，各同型号机组设备没有相应的隔音罩或者隔音夹板安装处理，相对狭长空间机组同时运转形成同频共振的同时形成空气传声与结构传声共存的混响噪音，致使在该空间听到声强进步增强的混响噪音;

　　4、室外机后方一般为水泥光洁面墙体，而光洁内壁外饰面在很大程度上对于噪音源发出的入射声波大部分反射，造成反射声波与入射声波的再次叠加致使声能量增加的混响噪音的形成;

　　5、风机系统本体噪音主要包括风扇旋转噪音、线圈形成的电磁噪音、气流运动形成的气旋涡流噪音等(主要噪声);

　　6、制冷剂在冷凝器与冷凝管工作状态下冷凝剂循环过程中脉动激发硬件结构形成的噪音(次要噪声);

　　7、声波在室外机金属外机壳腔内壁入射过程中大部分被反射回来的声波，往复反射过程当中与噪音源发出原声波叠加后形成的混响噪声。

　　8、各管道管线承重固定支撑点(角钢支架)均与平台主体结构硬性连接，是不可避免的结构传声的有效的负面声桥(次要噪声)。

　　五、噪声控制措施

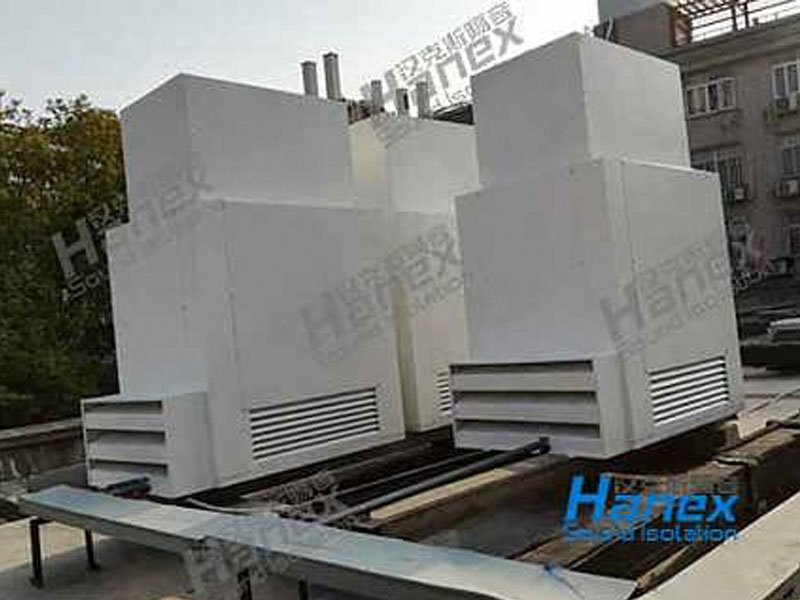

　　措施一：安装出风口消声器

　　设备侧出风口安装消声导流弯头，弯头朝上。安装消声导流弯头不仅能保持现有能耗，不给设备运行增加能耗问题，还能有效降低出风口的噪声，防止风口噪声直接排到外围或辐射到其他楼层，从而影响环境噪声。由于出风口有树木遮挡，需要将设备向内移动50公分，由设备厂家完成。

　　措施二：安装通风消声百叶与吸隔声屏障

　　安装出风消声器后，设备出风口噪声大幅度的降低，为进一步提高降噪效果，同时保障设备正常运行，安装通风消声百叶，百叶位置对应设备散热片位置，其他部分采用吸隔音板制作屏障。使两项措施结合一起，形成整体。保证美观度。
