屋面冷却塔及油烟机降噪措施—马鞍山金鹰天地项目
一、工程概况
本项目位于安徽省马鞍山市湖东路与湖南路交叉口西北角，马鞍山金鹰天地广场裙房屋面设备较多，特别是屋面冷却塔、排油烟机组、锅炉运行产生噪音，直接影响住宅塔楼住户。
经我们汉克斯隔音技术人员现场踏勘发现，裙房屋面上有6组冷却塔，32台油烟净化机组，裙房屋面西北侧5台油烟净化机组排风口朝上，该油烟净化机组西侧为住宅塔楼。该屋顶上除了冷却塔、油烟净化机组外，还有空调机组、空调室外机、节能低噪声风机箱、低噪声混流风机、烟囱以及排风管道等。
同时发现广场屋顶同时有太阳能及空调机组等设备。
现场实际踏勘发现，以上设备工作运行时伴随着高噪声影响西侧住宅塔楼住户。
二、降噪依据
1、 参考标准
本设计方案的噪声控制目标参考标准：GB3096-2008《声环境质量标准》。二类声环境标准，昼间噪声低于60分贝，夜间噪声低于50分贝。
二、屋面冷却塔及油烟风机降噪方案设计
针对现场噪声源设备及合理成本的条件下，
1、裙房屋面上原做过隔声顶棚的T1～T3的3组冷却塔进行隔声顶棚延长;
2、T4冷却塔进行安装隔声顶棚;T5冷却塔进行安装隔声罩;
3、C1～C6锅炉房烟囱口处进行安装消声器;
4、裙房屋面上P1～P32排油烟风机出风口安装消声弯头。P4～P8的5台油烟净化机组整体安装隔声罩;
5、电影院VRV空调机组进行安装隔声棚;
三、具体降噪方案
(1)T1～T3冷却塔顶棚延长
1、经过汉克斯隔音技术人员现场踏勘及结合业主所提供的资料，T1～T3冷却塔已做部分降噪措施，为满足噪声控制需求，需对其原有隔声顶棚进行延长处理。
2、顶棚延长所需框架采用镀锌方管，与原有顶棚框架进行焊接并水平及垂直校准。
3、顶棚延长采用吸隔声模块，该模块采用镀锌板+龙骨+阻尼隔声涂层+离心玻璃棉)+穿孔镀锌板。龙骨外形平整、棱角清晰，切口不允许有毛刺和变形，镀锌层不许有起皮、起瘤、脱落等缺陷，不允许有腐蚀、损伤、黑斑、麻点。表面进行喷塑处理。吸隔声板之间需进行搭接设计，防止板间隙产生漏声，并做好密封处理。
(2) T4冷却塔安装隔声棚
1、经过汉克斯隔音技术人员现场踏勘及结合业主所提供的资料，裙房屋面上T4冷却塔设计安装隔声棚。
2、在保证冷却塔出风口出风量需求和噪声控制要求的前提下，隔声棚出风口背向住宅塔楼朝向东侧。
3、顶棚延长所需框架采用镀锌方管，与原有顶棚框架进行焊接并水平及垂直校准。
4、顶棚延长采用吸隔声模块，该模块采用镀锌板+龙骨+阻尼隔声涂层+离心玻璃棉穿孔镀锌板。龙骨外形平整、棱角清晰，切口不允许有毛刺和变形，镀锌层不许有起皮、起瘤、脱落等缺陷，不允许有腐蚀、损伤、黑斑、麻点。表面进行喷塑处理。吸隔声板之间需进行搭接设计，防止板间隙产生漏声，并做好密封处理。
(3) T5冷却塔安装隔声罩

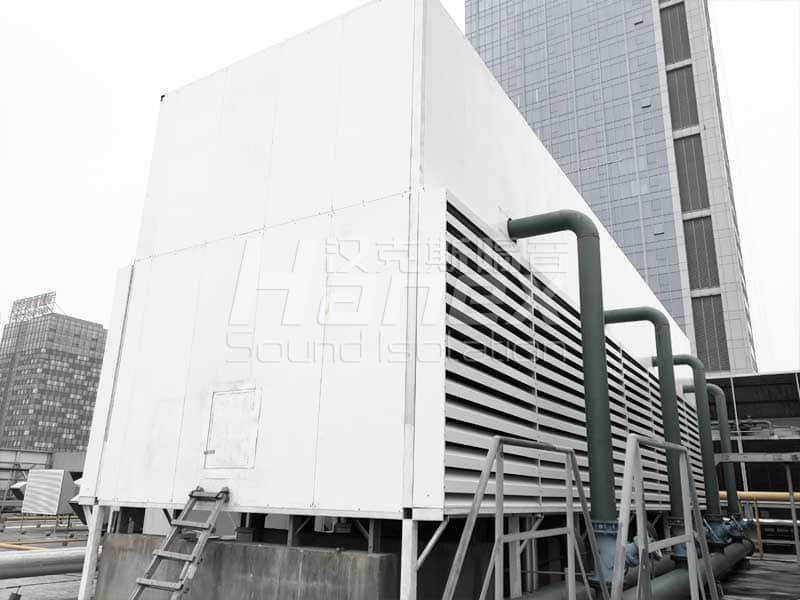

1、经过汉克斯隔音技术人员现场踏勘及结合业主所提供的资料，裙房屋面上T5冷却塔设计安装隔声罩，其规格尺寸为L21500×W5800×H5470mm。
2、隔声罩对应冷却塔出风口正上方设计安装阵列式消声器，其规格尺寸为L19440×W4000×H1500mm。
3、为保证冷却塔的进风量需求，在隔声罩对应冷却塔进风口处设计安装进风消声百叶，高度为3300mm，深度为300mm。
4、便于工作人员日常巡检及维修，在隔声罩爬梯一侧及对面侧分别设计安装1樘单开隔声门，其规格尺寸为900×2000mm，设计消声量30dB。
5、隔声罩整体框架采用镀锌方管，底部与屋面进行预埋螺栓柱脚板焊接。
6、隔声罩采用吸隔声模块，该模块采用镀锌板+龙骨+隔声涂层+玻璃棉+镀锌板。龙骨外形平整、棱角清晰，切口不允许有毛刺和变形，镀锌层不许有起皮、起瘤、脱落等缺陷，不允许有腐蚀、损伤、黑斑、麻点。表面进行喷塑处理。吸隔声板之间需进行搭接设计，防止板间隙产生漏声，并做好密封处理。
7、考虑工作人员日常巡检，在隔声罩内设计安装照明系统。设备管道线路空洞现场开口，并做好专业的隔声密封处理。
8、吸隔音房外表面采用专业喷塑处理。
(4) C1～C6锅炉烟囱安装消声器
1、经汉克斯隔音技术人员现场踏勘及结合业主所提供的资料及图纸，裙房屋面室外锅炉房外围共有6根锅炉烟囱，需安装排风消声器。
2、排风消声器与烟囱管道采用法兰进行固定连接，消声器内安装消声插片。
3、为防止雨天雨水通过消声器进入烟囱管道，因此在排风消声器顶部设计安装雨帽。
(5) P1～P32油烟风机出风口安装排风消声器
1、经汉克斯隔音技术人员现场踏勘及结合业主所提供的资料及平面图，裙房屋面分布P1～P32油烟风机，设备运行时产生的高噪声影响到住宅塔楼居民生活，因此需安装排风消声器。
2、P1～P32油烟风机因场地规划等原因，分为卧式排油烟风机和立式排油烟风机。因此，为保证出风口出风量需求以及避免雨天雨水等倒灌等问题，排风消声器设计成弯头排风消声器。
3、排风消声器外壳采用复合吸隔声板，吸隔声板背板采用镀锌板，表面喷塑;中间填充玻璃棉，采用高密度憎水平纹无碱玻璃丝布包裹;内板采用穿孔镀锌板;骨架采用镀锌板折制。
(6) P4～P8排油烟风机安装隔声罩

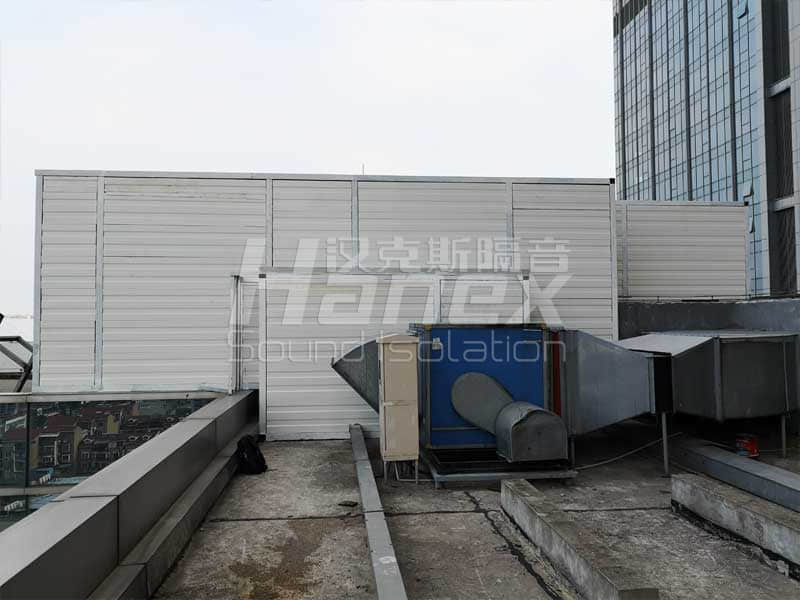

1、经过汉克斯隔音技术人员现场踏勘及结合业主所提供的资料，裙房屋面西北角有P4～P8排油烟风机房，保证其工作运行时产生的噪声不往外扩散，对P4～P8排油烟风机进行整体安装隔声罩。
2、在保证排油烟风机出风口出风量需求的前提下，进一步控制出风口噪声，在出风口处设计安装排风消声器。
3、排风消声器的消声插片与出风口之间设计缓流区，消声插片深度为500mm，片间距为100mm，保证足够的空气流量和良好的消声性能。
4、隔声罩整体框架采用80×40×3mm镀锌方管，方管底部与排油烟风机基础进行固定连接，增加其抗风及牢固性能。
5、为便于工作人员日常巡检及维修，排油烟风机隔声罩东侧设计安装1樘单开隔声门，其规格尺寸为900×2000mm。
6、隔声罩采用复合吸隔声板，吸隔声板背板采用镀锌板，表面喷塑;中间填充玻璃棉，采用高密度憎水平纹无碱玻璃丝布包裹;内板采的穿孔镀锌板;骨架采用镀锌板折制。
(7) 电影院VRV空调机组进行安装隔声棚

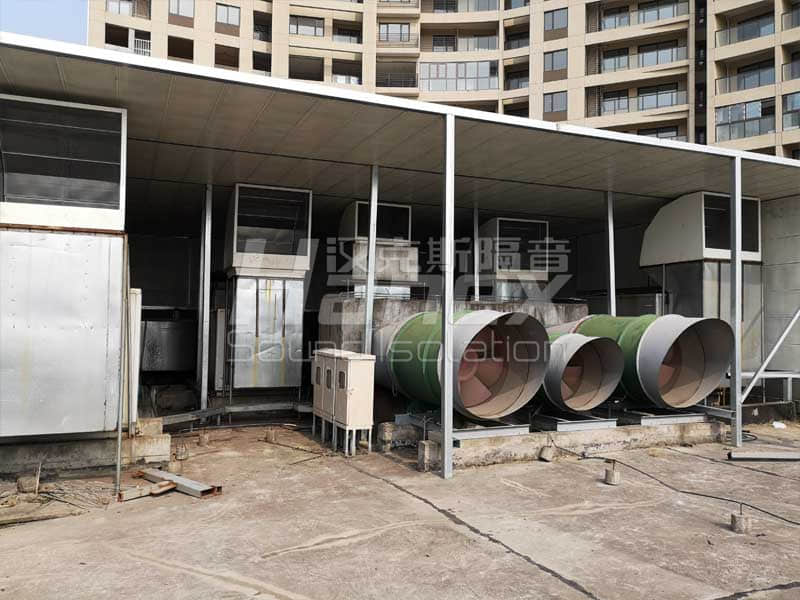

1、经技术人员现场实测数据及结合业主所提供的资料，根据业主提供的平面图纸发现VRV空调机组共有9台。
2、根据资料显示，VRV空调机组需进行安装隔声棚，隔声棚开口朝东侧，顶棚倾斜设计以防止雨水堆积。
3、隔声棚整体框架采用镀锌方管，为增加其抗风及牢固性能，框架底部与VRV空调机组基础进行固定连接，所有钢结构均经过防腐、防锈处理，满足现场防腐要求。
4、隔声棚采用吸隔声模块，该模块采用镀锌板+龙骨+隔声涂层+玻璃棉(外包憎水玻璃丝布)+镀锌板。龙骨外形平整、棱角清晰，切口不允许有毛刺和变形，镀锌层不许有起皮、起瘤、脱落等缺陷，不允许有腐蚀、损伤、黑斑、麻点。表面进行喷塑处理。吸隔声板之间需进行搭接设计，防止板间隙产生漏声，并做好密封处理。
四、 降噪效果
安装冷却塔噪声治理措施后，排除其他噪声源干扰的条件下，住宅塔楼窗外1米处的噪声值满足GB3096-2008《声环境质量标准》的2类标准，昼间低于60分贝，夜间低于50分贝。
