一、总述

　　本项目位于江苏省南京市江宁区双龙大道1688号江宁金鹰天地广场，广场大楼6楼南侧屋顶上有油烟净化机组、空调机组、节能低噪声风机箱、低噪声混流风机及排风管道，其正常工作运行时产生的噪声影响南侧马路对面大楼楼及西侧酒店客房。

　　二、现场概况

　　经我们汉克斯隔音技术人员现场踏勘发现，6楼南侧屋顶上有6台油烟净化机组，油烟净化机组排风口均朝向南侧，对面为隔了一条马路的大楼。该屋顶上除了油烟净化机组外，还有空调机组、空调室外机、节能低噪声风机箱、低噪声混流风机以及排风管道等。除此之外，在广场5楼屋顶还有4台油烟净化机组。

　　同时发现广场屋顶同时有太阳能及空调机组等设备。

　　现场实际踏勘发现，以上设备工作运行时伴随着高噪声影响南侧马路对面大楼及西侧金鹰尚美酒店的客房。

　　7号油烟净化器噪声值为80.7dB，油烟净化机组风口噪声分别为91.8dB、88.9dB、87.1dB、88.5dB、86.1dB

　　三、工程概况

　　江宁金鹰天地广场屋顶油烟净化设备等工作运行时产生的噪声会影响到马路对面的大楼及金鹰尚美酒店的客房。

　　针对现场噪声源设备及合理成本的条件下，广场6楼泳池旁边屋顶上的油烟净化机组、空调机组等进行半隔声房包围，同时对其西侧的P1区域的1台油烟净化机组进行安装吸隔声棚。鉴于广场5楼屋顶东侧也有4台油烟净化机组，同样会对受声点造成影响，因此对其进行安装吸隔声围挡。保证半隔声房内部太阳能设备正常使用，在半隔声房对应区域设计安装透明隔声板或隔声窗。

　　以上设备都配有排风管道，由于原有管道的壁薄，管道内的气流过快产生的空气动力性噪声以及撞击管道壁所产生的噪声。需要对此进行管道包扎的降噪处理。

　　四、本项目降噪目标

　　本设计方案的噪声控制目标参考标准：GB3096-2008《声环境质量标准》。

　　安装降噪措施后，排除其他噪声源干扰的条件下，南侧马路对面大楼窗外1米处的噪声值满足GB3096-2008《声环境质量标准》的1类昼间标准。昼间低于55分贝，夜间低于45分贝。

　　五、油烟风机降噪措施

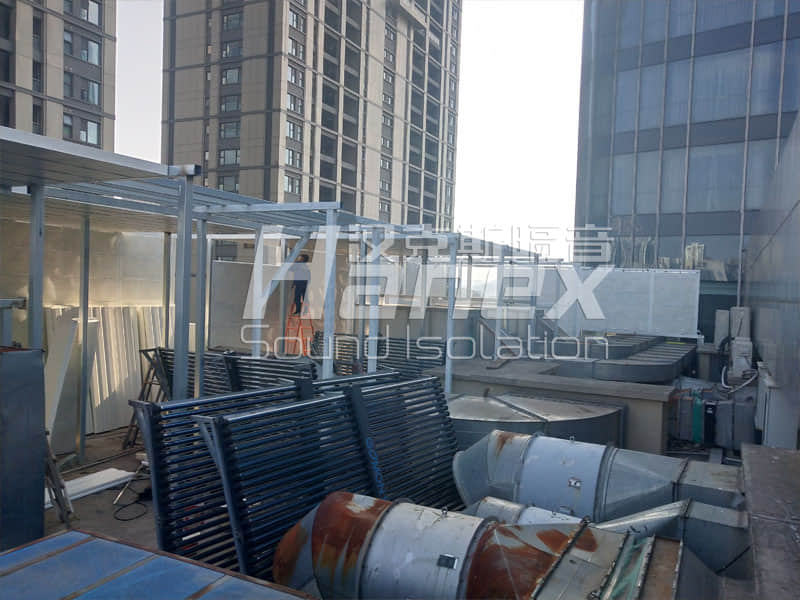

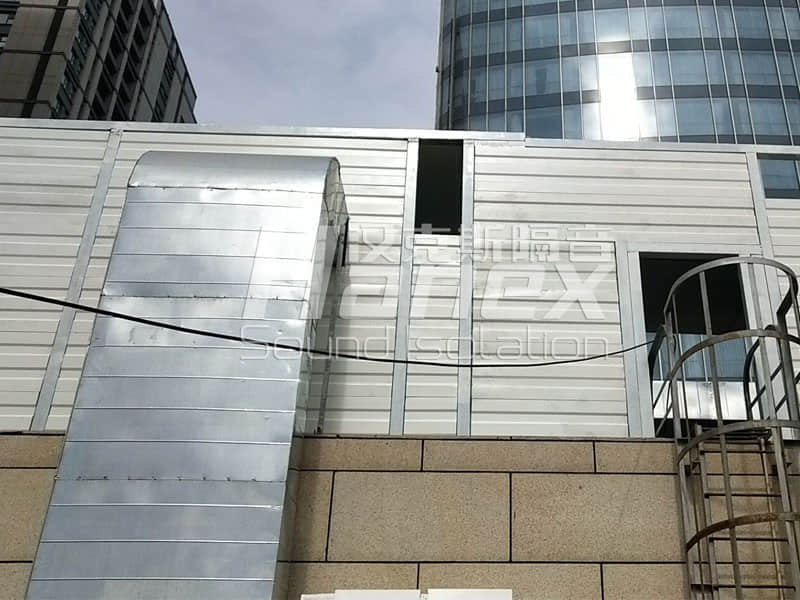

　　5.1 设计安装半隔声房

　　1、经过汉克斯隔音技术人员现场踏勘及结合业主所提供的资料，屋顶上设计安装半隔声房降噪措施。

　　2、半隔声房设计自屋顶面起4米高，长度为32米，宽度为14米。顶部设计安装10米吸隔声顶板。

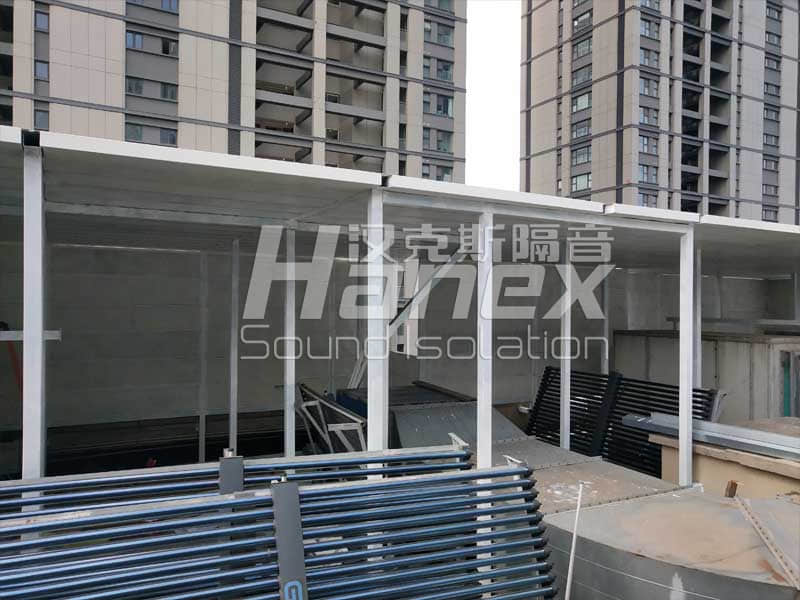

　　3、考虑现场屋顶有太阳能以及空调机组设备的正常使用，我公司在半隔声房顶部该区域部分采用透明隔声板或隔声窗设计，保证半隔声房内部设备的正常使用。

　　4、为便于工作人员日常巡检及维修，在半隔声房的两侧爬梯处分别设计安装1樘单开隔声门，其规格尺寸为1000×2000mm。

　　5、半隔声房整体框架采用H型钢，基础采用HW125型钢进行水平找平，立柱采用HW125型钢进行水平及垂直校准。

　　6、吸隔声模块采用1.0mm厚镀锌板+龙骨+3mm阻尼隔声涂层+100mm厚32kg/m³离心玻璃棉(外包憎水玻璃丝布)+不小于0.8mm厚穿孔镀锌板。龙骨外形平整、棱角清晰，切口不允许有毛刺和变形，镀锌层不许有起皮、起瘤、脱落等缺陷，不允许有腐蚀、损伤、黑斑、麻点。表面进行喷塑处理，喷涂厚度不小于60μm。吸隔声板之间需进行搭接设计，防止板间隙产生漏声，并做好密封处理。

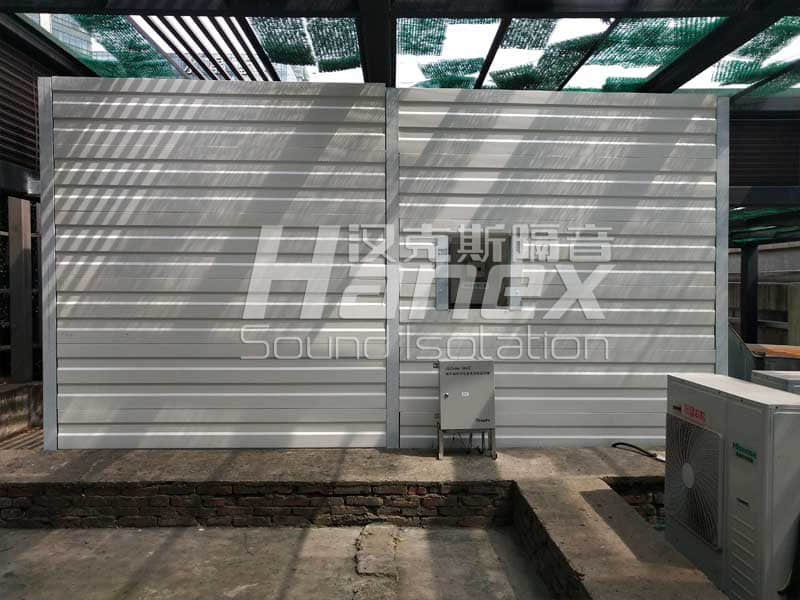

　　5.2 油烟净化机组安装吸隔声棚及吸隔声围挡

　　1、经过汉克斯隔音技术人员现场踏勘及结合业主所提供的资料，屋顶上P1、P7和P8区域共计5台油烟净化机组设计安装吸隔声棚及吸隔声围挡。

　　2、在保证原有机组的风量需求的前提下，P1区域设计吸隔声棚，背靠马路一侧敞开，保证P1区域的设备的通风性能及阻力要求。

　　3、P7～P8区域设计吸隔声围挡，为保证内部设备通风性能和阻力要求，吸隔声围挡顶部敞开。

　　4、吸隔声棚及吸隔声围挡整体框架采用H型钢，基础采用HW125型钢进行水平找平，立柱采用HW125型钢进行水平及垂直校准。

　　5、吸隔声模块采用1.0mm厚镀锌板+龙骨+3mm阻尼隔声涂层+100mm厚32kg/m³离心玻璃棉(外包憎水玻璃丝布)+不小于0.8mm厚穿孔镀锌板。龙骨外形平整、棱角清晰，切口不允许有毛刺和变形，镀锌层不许有起皮、起瘤、脱落等缺陷，不允许有腐蚀、损伤、黑斑、麻点。表面进行喷塑处理，喷涂厚度不小于60μm。吸隔声板之间需进行搭接设计，防止板间隙产生漏声，并做好密封处理。

　　5.3 通风管道包扎处理

　　1、经现场踏勘发现，由于通风管道壁薄，管道的设计阻力较大，气流过快，气流经过弯道，气流冲击管道壁引起管道强烈振动，造成二次噪声。

　　2、针对管道振动所产生的二次噪声，我公司设计对管道外侧进行阻尼吸隔声包扎处理。
