杭州西湖博物馆是中国湖泊类专题博物馆，坐落于秀丽的西子湖畔，占地面积22480平方米，总建筑面积8500平方米。西湖博物馆的功能定位是西湖展示中心、西湖旅游服务中心、西湖学研究中心、西湖图书馆，成为世界上西湖文献图书馆，成为研究西湖的资料中心和研究中心，于2005年10月1日正式对外开放。

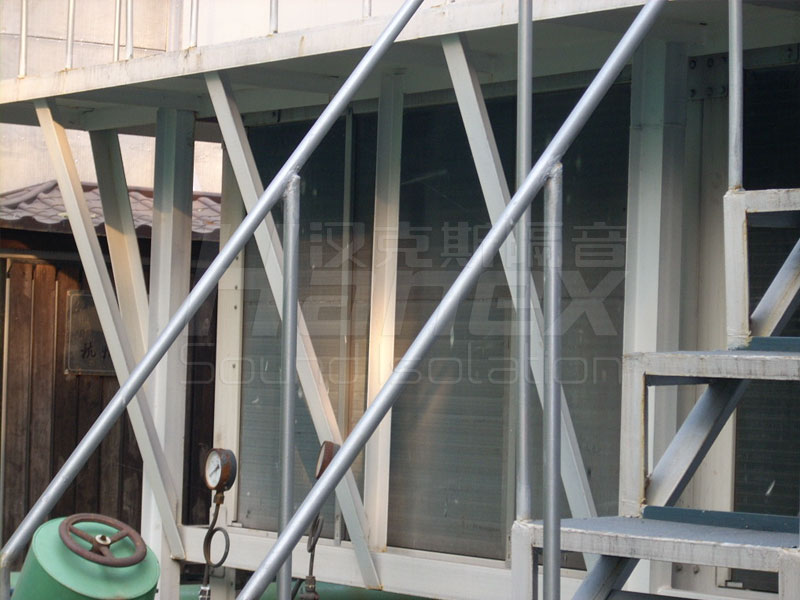

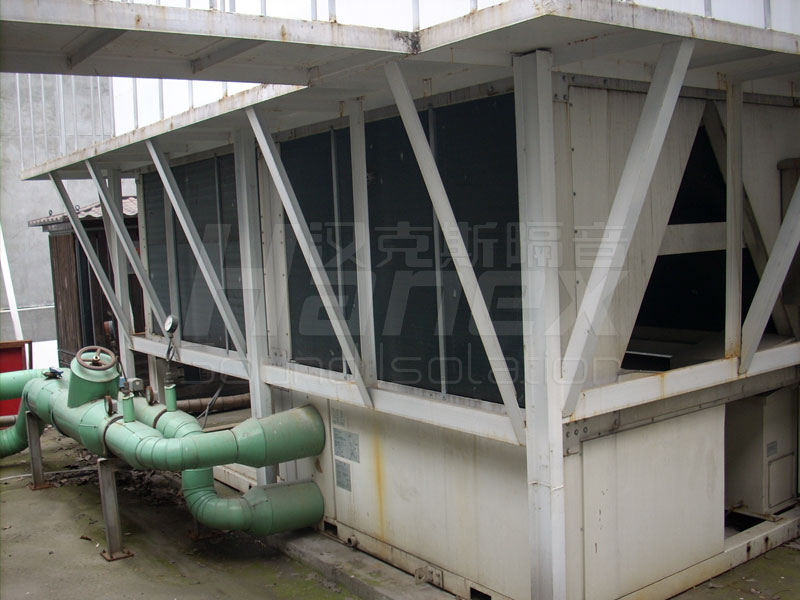

　　设置中央空调系统，一般都会面临就有空调外机安装位置选择难的问题。因为冷却塔的噪声、高温水汽污染，一直是附近居民投诉的热点。为了实现西湖博物馆空调外机隔声环保处理的科学化，我汉克斯隔音技术工程有限公司经对西湖博物馆空调外机隔声屏的设计进行计算，现提供以下初步解决方案，以确保达到预期的隔音效果。

　　一、冷却塔的安装位置及噪声标准

　　按照有关部门规定，居民区、风景区噪声标准按照NR40，并要采取隔热措施;噪声超标的要加上隔声屏，阻挡噪声和热气的排放 在设计之初，一般就要将之呈送环保和规划部门审批，审批合格之后才能施工， 冷却塔使用前，建设单位应向环保部门申请进行噪声验收测量，不符合规定的不能投入使用。

　　二、冷却塔隔声屏的计算

　　如果从隔声屏两端或项端可以看到受音区，则隔声屏无效，其噪声的降低只是距离衰减量，只有少部分低楼层的住户有作用。因此，当冷却塔安装在裙楼时，在冷却塔四周安装隔声屏，对塔楼上面的住宅没有降噪效果。采取材料吸音将是降低噪声的主要措施。

　　假如楼顶只有冷却塔，没有其他建筑反射面，则噪声处于1/2自由空间传播(图a);假如楼顶有水池、机房，可以反射声音，则冷却塔处于1/4自由空问传播，机房墙面会反射声音。冷却塔的声源作为点声源处理，冷却塔风机作为声源点。隔声屏的需求高度计算过。

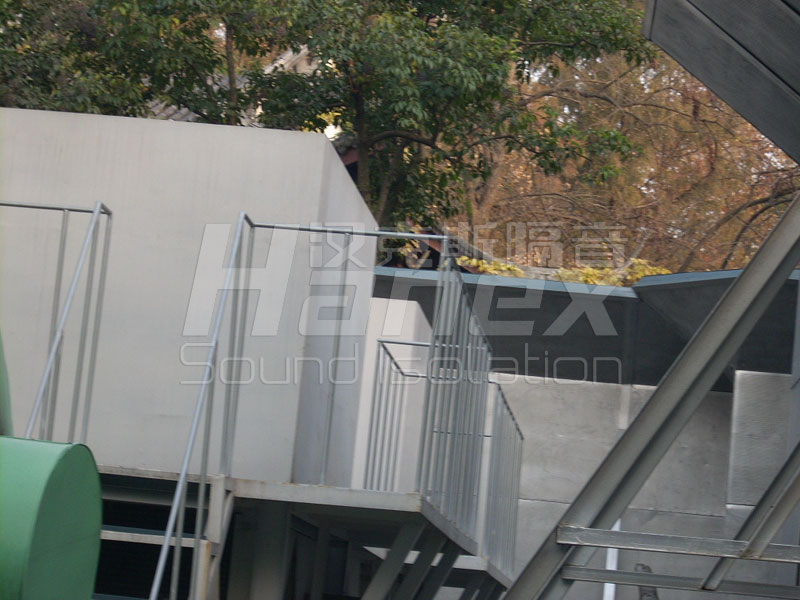

　　三、冷却塔隔声屏初步方案

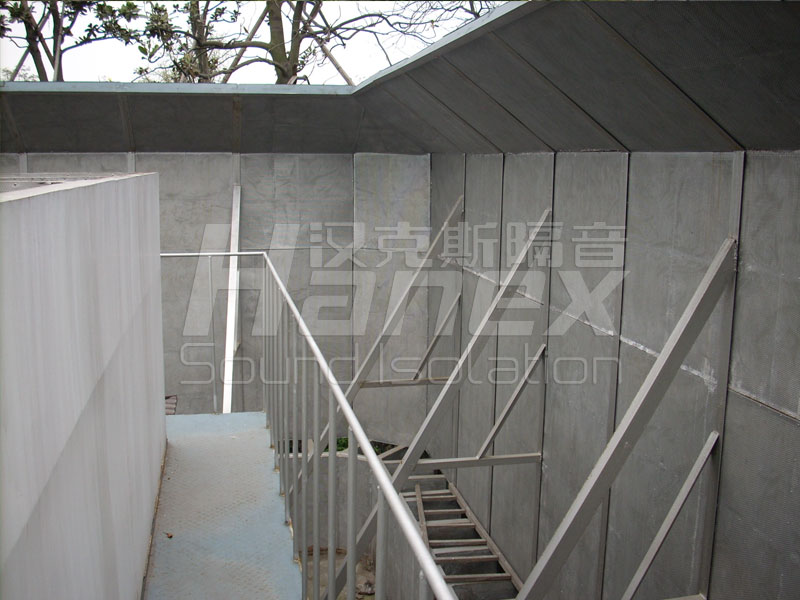

　　需在地面上加装特殊结构隔声墙体。隔声墙体的选择尤为重要。对于单层墙体，增大墙体隔声量的方法就是增大墙体的面密度，即增大墙体厚度。根据质量定律，质量增大一倍，隔声量可增大6dB。如果要获得非常高的隔声量，墙体需做得很厚，因此通过增大墙体厚度的办法来提高隔声量，往往需要付出非常大的成本。

　　通常采用采用多层板组合的做法，利用声音穿透多层性质相差很大的介质时发生反射来提高隔声量。常用钢龙骨隔声构造。这里采用Z型龙骨代替常用的C型龙骨，主要是为了改善组合隔墙的低频隔声性能。Z型龙骨为弹性连接结构，能更有效地削减声波传递时的振动能量，使整个结构的隔声量增加。清华大学建筑物理环境检测中心的隔声测试表明，Z型隔声龙骨与纸面石膏板、岩棉板等材料组成的隔声墙体，比同样墙体结构隔声效果提高2dB以上，低频隔声效果尤为出色。另外，考虑到在本工程中墙体还需满足防爆需要，隔声墙与原墙体相加面密度应≤150kg/m2(该数据为安全设计目标值)，经过综合隔声比较及模拟试验研究，选用GRC板及纸面石膏板复合结构,经计算该复合结构的隔声量大约是65dB，面密度为70kg/m2，轻钢结构厂房的墙体面密度可控制在10kg/m2以内完全能够满足要求。这种复合结构能有效的隔断全频带噪声，通过试验表明这种复合结构避免了吻合谷的产生，从而增加了隔声效果。Z型减振龙骨的应用技术能更好的降低低频2—3dB，但其施工难度较大，需由专业的施工队伍来完成。

　　四、冷却塔隔声屏选择注意事项

　　1)当存在两个以上的声源时，可先计算各个声源的声音叠加. 再按照上述原则计算隔声屏的需求高度。

　　2)以上隔声屏计算时的限定条件为：声源很小.可视为点声源，隔声屏无间隙，隔声屏的长度度数倍予在受音区看到的隔声屏高度 隔声屏三面以上围住冷却塔.或者隔声屏无限长。

　　3)声屏衍射衰减量大为25dB(A) 若超过25dB(A)，则声源本身必须采取消声措施，再进行隔声处理。

　　4)通常情况下，即使在隔声屏上铺贴吸声材料，效果也不明显。好使用既便宜又坚周耐用的材料做成无间隙的隔声屏。
