一、项目概况

　　1.1 项目背景

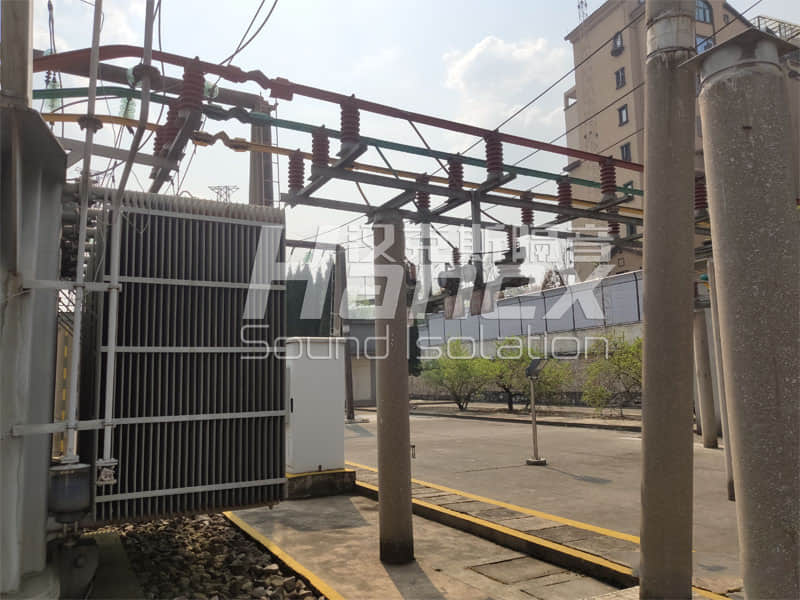

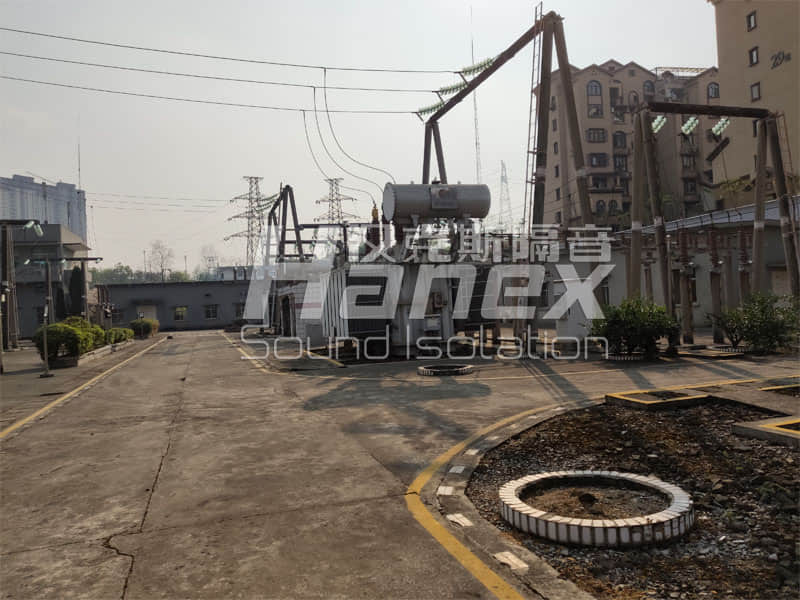

　　隶属遵义南方电网的变电站，由于近年厂界附近建起居民小区，变电站内的两组大型变压器在运行产生的噪声对附近居民生活造成影响，电网领导出于控制噪声，减小对居民的影响，营造良好的社区环境，结合国家的相关规范要求。决定采取措施，对变电站进行噪声治理。

　　1.2 现场噪声实测数据

　　变压器边1米1-8个测点噪声分别为60.8分贝、57分贝、65分贝、64.6分贝、59.2分贝、64.2分贝、62.4分贝、67.5分贝。

　　厂界边9-15测点噪声分别是52.6分贝、46.3分贝(房屋阻挡)、52.7分贝、46分贝、49.9分贝、46.5分贝、45.6分贝。

　　二、治理目标的定位

　　根根据要求厂界可参考《工业企业厂界环境噪声排放标准》表中1类标准，即昼间55dB(A)夜间45dB(A)”的限值。

　　三、噪声控制方案

　　根据现场噪声源值大小、频谱、噪声源与附近居民楼位置关系、设备通风散热要求等因素，结合我们汉克斯隔音以往同类型项目分析，设计对该变电站采用2道U型屏障的方式进行降噪处理。

　　汉克斯声屏障优点：

　　汉克斯隔音房采用可拆卸式、构件模块化，可快速安装拆卸，如一模块发生损坏可快速替换。

　　1 、隔声量大

　　2 、耐候耐久性：产品具有耐水性、耐热性、抗紫外线、不会因雨水温度变化引起降低性能或品质异常。

　　3 、隔音板美观：可选择多种色彩和造型进行组合，与周围环境协调一致。

　　4 、隔音板经济：装配式施工，提高工作效率，缩短施工时间，可节省施工费用。

　　5 、隔音板方便：与其它制品并行安装，易维修，更新方便。

　　6 、隔音板安全：吸声板两端连接固定，防止二次损伤，造成人员、财产损失。

　　7 、隔音板轻便：吸音板系列产品具有自重轻特点，可减轻承重负荷，降低结构造价。

　　8 、隔音板防火：采用超细玻璃棉，由于其熔点高，不可燃，完全满足环保和防火规范的要求，防火等达A 级。

　　9 、高强度：结合我国各地区不同的气候条件，在结构设计时充分考虑风荷载。采用1.2mm 镀锌板，通过数控设备，压制凹槽以增加强度，使产品抗10-12 级台风，抗压300kg/m2。

　　11 、隔音板耐用：不易腐蚀、不变型、吸声、隔声效果不降低。

　　5.1项目内容

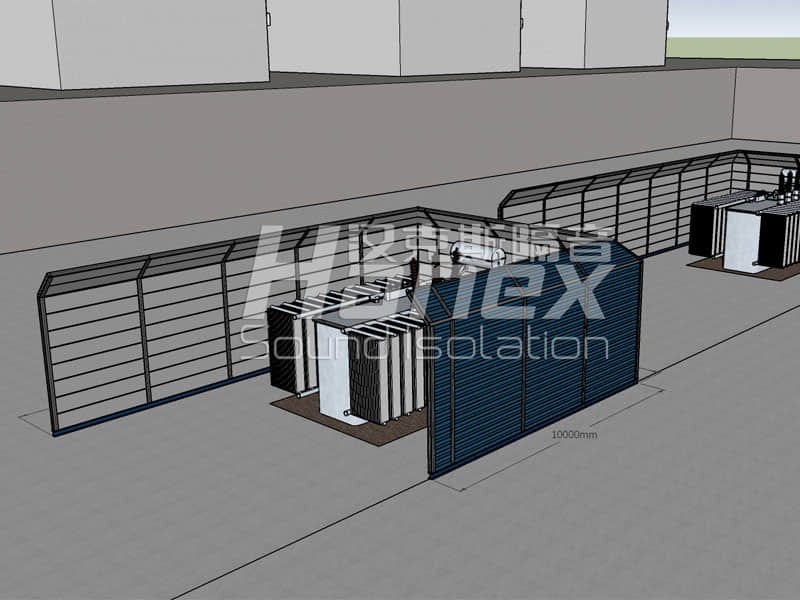

　　经技术人员现场勘测讨论，根据以往的经验，结合屏障隔声原理，本项目初步设想是设立两道U型屏障对2台设备分别进行隔音围护，如上图所示，分别是：

　　屏障一：设立U型(10+10.3+15.26)，高5米的声屏障，对设备进行隔音围护;

　　屏障二：设立U型(11.5+10.3+21.27)，高5米的声屏障，对设备进行隔音围护;

　　由于一侧居民楼分布较广，且距离设备较近，该侧屏障需要加长，所以屏障整体为非对称的U型屏障。

　　2)声屏障采用钢结构支撑，底部一圈圈梁采用150H钢焊接而成，与水泥地面使用螺栓连接，圈梁要求整体水平。立柱与圈梁采用柱脚板螺栓连接，采用125H钢，每根立柱长5米。顶部的1米部分向内45°偏折，可减小噪声对高层的影响。

　　3)为增强屏障整体抗风性，在屏障的两个自由端，增加斜撑。斜撑的地面部分采用100H钢，100H钢的一端与屏障圈梁焊接，另一端与现场固定物连接。斜撑的支撑部分采用方钢，支撑于屏障立柱上。

　　4)屏障板采用100mm厚的复合结构，由1.2mm钢板+阻尼+45kg/m³玻璃纤维棉+纤维布包裹+龙骨+0.8mm镀锌孔板组成，表面板喷塑处理，颜色暂定浅灰RAL7035;
