脱硫车间噪音治理项目-山东齐胜工贸
一、 项目概述
山东齐胜工贸股份有限公司位于山东省淄博市临淄区炼厂中路18号。注册资本2125.5万元，现有总资产3亿多元，员工近500人。其中，具有中、专业技术职称的23人。公司现有主要生产装置6套，生产变压器油、有机热载体(导热油)、铝箔油、D系列调和剂、工业白油、叔丁醇、液化气、工业氨水、液氨、炼油化工助剂、CaCO3脱硫剂、化学水等多种产品。

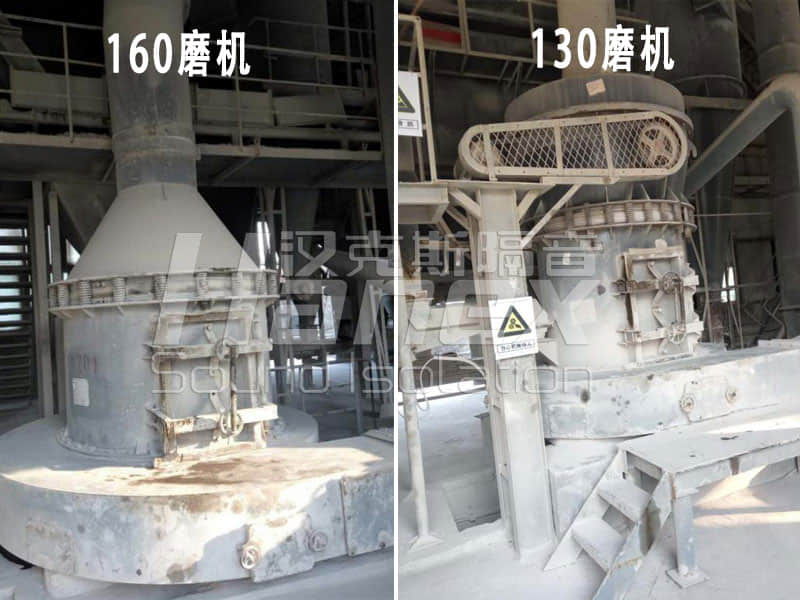

现脱硫剂车间离心风机、磨机、提升机等设备运行时存在噪声超标现象。为了改善一线员工的工作声环境，经贵公司此项目负责人与我司工程技术人员多次电话、邮件沟通后;综合实际情况、具体要求，制定了本降噪方案。
二、 噪声检测结果
主要噪声源——脱硫剂车间: 离心风机、磨机、提升机等设备运行时产生的，距离设备3米处测得高噪声值为：98.2dB(A);
三、降噪目标
Ø 降噪设施实施后，对应表1监测点(超标部分)的噪音达到《工业企业设计卫生标准》(GBZ1-2010)所规定的每个工作日接触噪声8小时限值≤85 dB(A)(排除其他背景噪声贡献.)
四、 降噪技术措施
通过往来邮件、电话技术交流后，结合汉克斯多年的噪音治理经验;降噪技术措施充分考虑各设备使用的日常检修及通风、散热等工况及化工企业防火设计规范等问题;本着为客户解决问题、控制成本的治理思路，综合采用吸声、隔声、消声等措施来实现要求降噪目标。具体措施如下：
4.1主要降噪技术措施
4.1.1 脱硫剂车间离心风机、磨机、提升机;
我们采取集中处理——离心风机、磨机、提升机整体建立隔声房;设置检修门、自然进风、强排风、观察窗(注：离心风机如有外露风口，风口处应做消声器处理。)
4.1.2 离心风机、磨机、提升机隔音房进、排风风设计
①、进风设计
进风面积=风量/风速
总风量=房间体积*换气次数 = 12.6×6.8×2.6×50次= 11138.4m³
设总风量11140m³，设风速2.5m/s;
则：风管尺寸=11140m³/2.5/3600≈1.24m²
而自然通风百页消声器的通风面积：W1.3×H0.1×6×2组=1.56m²。
在标准大气压下，当风速为≥2.5m/s时进风面积： 1.56m²>1.24m²，符合厂房密闭情况下自然进风所需的进风量11140m³/h要求。
如图示： W1500mm×H1530mm×D600mm×2台
②、强排风设计
注：排风风量应符合进风风量1.3倍的要求!
→沈海防爆BT35-5#--轴流风机2台(介绍品牌或同等品牌)
风量：7655 m3/h
功率：0.55KW
→排风消声器：L(1800mm+150mm)×W600mm×H600mm×2台
4.1.3 平移隔声门设计;
1、离心风机、磨机、提升机隔音房为了消防应急、检修、整体维修的方便性，设置正对设备各2樘平移隔声门，两设备之间通道处设置1樘平移隔声门:
①平移隔声门(通过尺寸)：W3000mm×H2200mm×3樘;
4.2 技术说明
4.2-1 吸隔声屏板
Ø 隔音屏板采用拼装式结构，工厂预制现场拼装，吸声墙体采用钣金框架方式，板块与板块之间采用螺丝紧固方式，拆卸与安装方便。
Ø 顶面及侧面隔音屏体板采用压制复合吸隔声板，外表面喷塑处理。
Ø 通风散热与进风设置：为了解决通风散热问题，在隔音罩、房内墙处增设进风消声器结合自然排风消声器对各设备散热。即在新增的隔音屏体一侧增设进风口，进风口安装消声器，顶部安装出风消声器。
Ø 所有镀锌板材料的镀锌含量>175g/㎡，镀锌穿孔板穿孔率>23%，孔径φ3mm。
Ø 隔声罩安装时作好密封和减振措施，防止出现声桥现象。底部采用2mm橡胶减震垫密封。
Ø 隔音材料全部表面采用喷塑处理，其颜色按客户要求(待定)。
4.2-2 通道平移隔声门
隔声量为25dB(A),门安装位置见图纸，隔声门技术要求如下：
◆单门隔声量在30dB(A)以上。
◆ 门总厚度在54±1mm,单位面积40kg/㎡，框、扇材质:2厚冷板制板，门板厚度不小于50mm，内填充48K离心玻璃棉。
◆ 双层专业雷文密封条。
◆ 易开关：恶劣条件下，轻松开启。
◆ 面板、背板厚度2mm镀锌板，门框厚度2mm以上镀锌板。
◆ 隔声门喷塑处理，油漆颜色与整体效果相协调。
4.3-3 消声器技术规格
u 阻性通风式消声器;
u 消声器的消声量≥20dB(A);
u 吸声层的降噪系数≥0.7;
u 钢构件除锈后刷防锈底漆2道，喷金属面漆2道，颜色中灰
u 消声器各板声学材料燃烧性能应达到GB 8624 B级以上要求。
