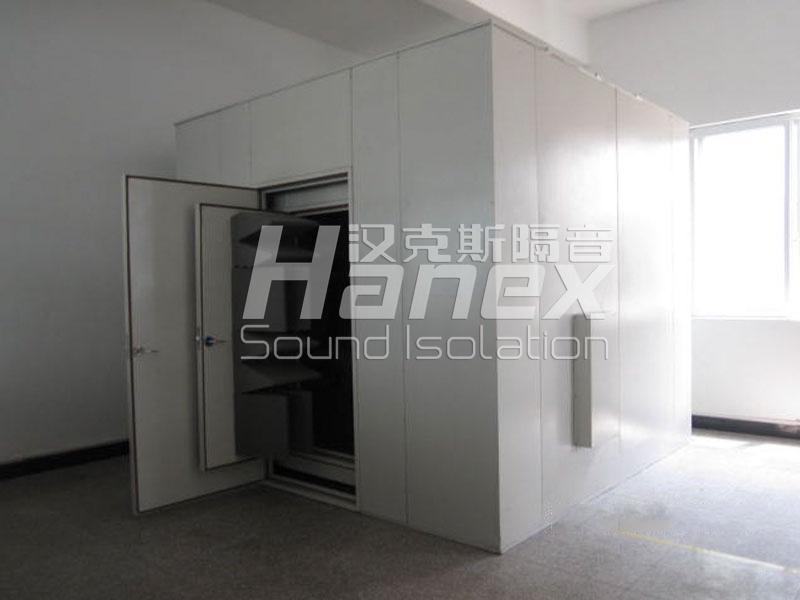

产品测试隔音房-衢州鼎极电机

本隔音房室的技术要求：即环境噪声70-75dB(A)时，隔音房内本底噪声要确保在50-55dB(A)。这就意味着隔音房的插入损失必须≥25 dB(A)。考虑到工程制造误差，可取5dB(A)的设计容错值，即隔音房的插入损失≥30dB(A).根据一般的经验和工程制造工艺，单层隔声罩的插入损失一般可以达到30-40dB(A)，因此，一般单层隔声房形式即可达到30dB(A)的设计指标。

　　一、项目设计名称

　　生产线产品测试隔音房。

　　二、隔音房用途

　　产品测试检查。

　　三、项目设计基本要求

　　1、隔音房声学指标：

　　(1)、符合国家相关标准要求;

　　(2)、外部噪音在70-75dB(A)时，隔音房内背景噪音应在50-55dB(A)(加权A等级位);

　　2、隔音房物理指标：

　　外形尺寸：1400×1400×2200(长/宽/高);数量：1个;

　　3、主要配件：

　　(1)、隔声门;

　　(2)、隔声窗;

　　(3)、产品消声器;

　　四、设计依据

　　1.业主方提供的有关技术要求;

　　2.我公司制造同类隔音房的经验。

　　五、隔音房运行条件

　　1、隔音房安装在实验区域，在实验区域正常工作情况下(周围无异常干扰：如无冲击、砸地、打桩等);

　　2、环境噪声70-75dB(A)。

　　六、设计思路及方法选择

　　根据用户的要求，本隔音房室的技术要求：即环境噪声70-75dB(A)时，隔音房内本底噪声要确保在50-55dB(A)。这就意味着隔音房的插入损失必须≥25 dB(A)。考虑到工程制造误差，可取5dB(A)的设计容错值，即隔音房的插入损失≥30dB(A).根据一般的经验和工程制造工艺，单层隔声罩的插入损失一般可以达到30-40dB(A)，因此，一般单层隔声房形式即可达到30dB(A)的设计指标。

　　七、设计措施之要点

　　1.隔音房隔声量及整体结构的确定

　　根据上述分析，隔音房的声学指标为：隔音房外环境噪声70-75dB(A)时，隔音房内本底噪声在50-55dB(A　　考虑到隔音房的隔声量安全裕度，并考虑到加工过程中不可避免地会有孔隙漏声和固体隔绝不良等因素，实际隔声量定为30dB(A)。

　　根据这个目标值确定隔声材料和结构形式，根据一般的经验和工程制造工艺，单层隔声罩板的插入损失一般可以达到30-40dB(A)，因此，一般单层隔声房形式即可达到30dB(A)的设计指标。。

　　2.隔音房结构设计

　　(1)、隔声板结构设计：根据上述整体设计思路，本隔音房采用单层隔音房隔声结构，即采用80mm厚吸隔声板结构，采用隔声层+阻尼隔声层+吸声层的三层复合结构;整体围护结构厚度为80mm，其理论设计隔声量可达30dB(A)以上，其整体结构合理，保证整体结构在各个频段隔声量合理分配，确保隔音房内环境噪声达到设计技术要求。尤其是在500Hz以下的低频率段，其隔声量较常规结构更高，体现其优越性。

　　(2)、隔振设计：

　　因隔声房安装区域高冲床车间较近，隔声房内部环境噪声受冲床车间的影响较大，因此，有必要对隔声房进行隔振设计。为了降低工程造价，同时在功能不受影响的前提下，我们在此采用隔振垫隔振的方式：即在地板上铺50mm厚的隔振垫，在隔振垫上铺5mm厚防滑钢板，隔声房安装在防滑钢板上。即可达到隔振目的。

　　(3)、隔声门设计：

　　隔声门有两个：一个是操作员工出入门，采用800*2000的单开隔声门，其隔声量可达30-35dB(A)左右。第二个是监测产品出入口，因此出入口要方便待检测产品的出入，因此，此门设计成推拉形式，在检测人员拿产品时推开，检测时拉上。此门设计成800*400的推拉门。

　　(4)、通风系统设计：

　　因隔声房产品出入口经常打开，可起到临时通风换气的通道，因此不必另设通风换气系统。

　　(5)、其他附属设施

　　[1]、进出隔音房的电线电缆等管线，在穿越隔声罩时都要作好密封和减振措施，防止出现声桥现象，降低隔音房的隔声能力。

　　[2]、在室内安装照明设施。根据一般规定，可安装1支40W节能灯，满足室内照明需求。

　　[3]、在隔音房两侧面(产品出入口消声器上方)隔声板上分别安装隔声窗，有利观察工作情况。隔声窗的组合隔声量大于35dB(A)。

　　八、隔音房其他设计

　　1、隔声板表面处理方式：静电喷塑处理。
